钢铁合金是海洋工程重大装备的关键支撑与结构材料，但在海洋复杂环境下，其运动部件面临严峻的磨损与腐蚀挑战。常规的有机防护涂料难以满足动态载荷的部件强韧抗磨蚀需求，采用物理气相沉积表面强化涂层材料，是解决上述问题的有效途径之一。

    近期，中科院宁波材料所、中科院海洋新材料与应用技术重点实验室的先进碳基薄膜技术团队，聚焦具有优异力学、低摩擦润滑、良好化学惰性的非晶碳基涂层材料体系，在金属表面强化防护用PVD类石墨非晶碳（Graphite-like carbon, GLC）涂层材料方面取得系列进展。

    首先，针对磁控溅射GLC涂层与钢材基体间结合力差的问题，团队基于前期研究建立的金属元素与碳的不同成键特征（J. Phys. Chem. C, 119 （2015） 6086，Thin Solid Films,607 （2016） 67），选择Cr、Ti、W作为三种强膜基结合的金属过渡层，对比研究了其对GLC涂层界面结构的催化行为和影响规律（ACS Appl. Mater. Interface 9 （2017） 41115）。发现，Cr、Ti、W过渡层均可导致界面处碳卷曲结构形成，诱导石墨化；但增加温度，sp2结构反向溶解和Ti-C键强稳定性导致石墨化含量降低，而Cr、W过渡层则呈现高温增加石墨化的催化功能。这不仅解释了Cr/GLC涂层中获得的导电耐腐蚀实验现象（发明专利，201611030648.9，201410727479.9，Surf. Coat. Technol. 307（2016） 374），也提供了一种金属催化非晶碳转变特殊结构碳材料的制备新思路。

    最近，从Cr/GLC涂层材料体系入手，为提高海水环境中涂层的强韧耐磨性和抗腐蚀性能，团队进一步设计制备了不同调制周期、厚度比的复合结构涂层，并研究了其抗磨蚀性能的变化（ACS Appl. Mater. Interfaces 10 （2018） 13187, J. Mater. Sci. Technol. 34 （2018） 1273）。

    研究发现，给定涂层总厚度时，减小调制周期，涂层的应力下降，硬度和韧性增加，耐磨蚀性能先增后降。其中，当调制周期为250nm时，涂层最大硬度达20.03±0.59GPa，韧性特征H3/E2为0.214。但是，过于减小调制周期，会导致涂层中顶层GLC厚度减小，进而由Mott-Schottky分析表明薄膜缺陷会增加，从而导致极化电阻减小，磨蚀性能变差。随后，团队提出了通过多层阻断腐蚀扩散通道、顶层加厚，实现功能层的复合结构设计，并成功获得了极化电阻大幅提高（1.1×107 cm2）、海水下磨损率低至2.3×10-8 mm3/Nm的优异抗磨蚀非晶碳复合涂层。结合复杂形状均匀沉积技术，有关涂层材料已初步在船舶液压马达的活塞、挺杆等部件上开展涂覆改性应用评价。

    以上研究工作得到国家自然科学优秀青年基金项目（51522106）、科技部重点研发计划项目（2017YFB0702303）和浙江省重大招标项目（2017C01001）的支持。

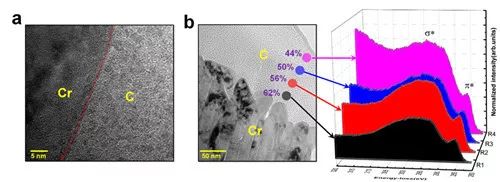

▲图1 Cr/GLC薄膜的截面TEM形貌和EELS结果

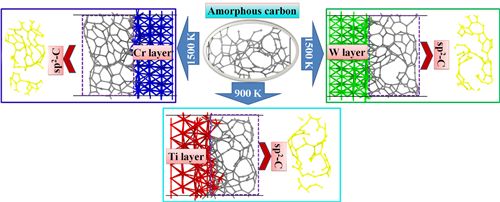

    ▲图2 Cr、Ti、W三种金属过渡层对GLC涂层界面结构的催化行为理论研究

    ▲图3 经顶层优化的Cr/GLC复合涂层结构与优异抗磨蚀性能

更多关于材料方面、材料腐蚀控制、材料科普等方面的国内外最新动态，我们网站会不断更新。希望大家一直关注国家材料腐蚀与防护科学数据中心http://www.ecorr.org
